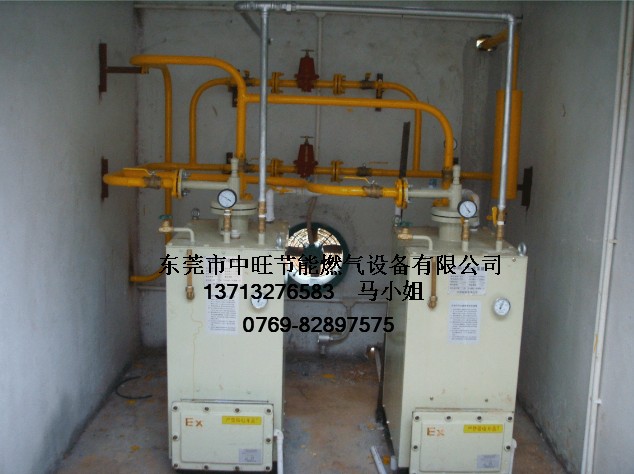

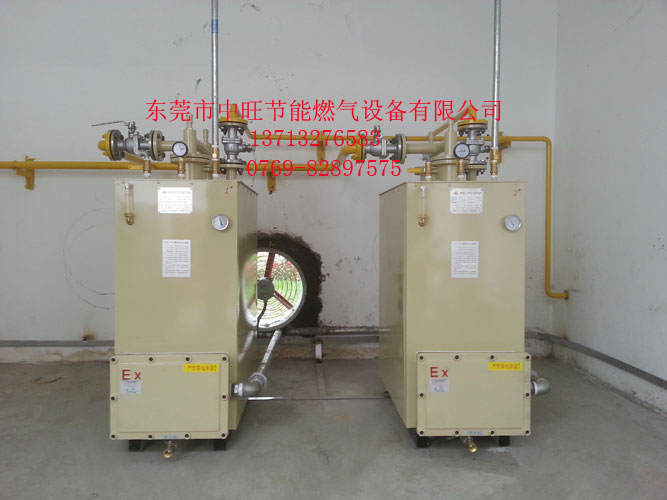

以上图片都是客户现场的安装实例图片，详情请来电咨询，13713276583马小姐
气化炉安装前检查:
1. 铭牌是还否有防爆箱标志.如”EX”标志及防爆合格证编号
2. 打开气化炉防爆箱检查内部是否有杂物\灰尘\并给予清理
3. 有无内外接地螺栓及标志
4. 所有零件有无损坏或丢失
5. 长途运输或长期搁置不用的气化炉,在使用前必须测量接线端了与壳体之间的绝缘电阴值,其值不应小于20,否则应该进行干处理

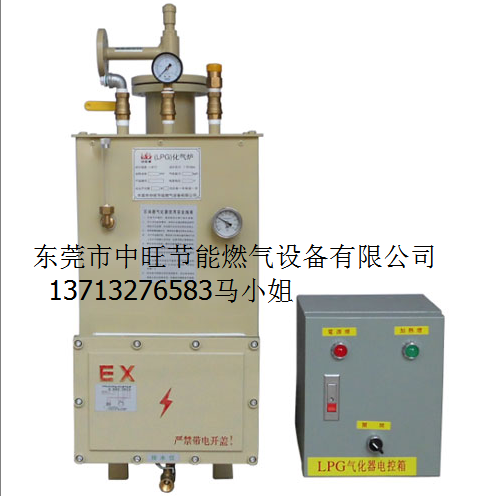

气化炉机体各标志功能说明：
安全阀：当炉内压力过高燃气规定压力时，即自动汇泄漏排气
气相压力表：显示炉体内的盘管压力
液相进口：液化气钢瓶组和液罐管接炉体处
气相出口：液化石油由液体变成气体的出口，也就是安装气化炉进直接接到用户使用管道上
注口口：炉体的加水处
水位计：显示炉内水位情况，也就是炉内须保持的水位的怀况
加热器：炉体内直接工作的部件，直接加接电源
电磁阀：是一个自动防止液相流出的控制阀，也就是当炉体内是液体没有化成气体时自动关闭出相口，防止液相流出（有的炉不带此设备浮球阀代替此功能）
温度表：炉体内的温度显示表，由此也可以看出工作的状态
水位控制器：当炉内水位降到设计点时，会自动切断电源停止工作
接线盒：每个炉体均有接线口和接线盒，请注意电源有222V、380V两种
浮球阀：当炉体内是液体时，里面一球阀自动关闭出口，（装有电磁阀没此功能）防止液相流出，它与复位杆相连。在新安装或停机修理后要按一下复位杆，使浮球阀归位
排水阀：炉体须清洗，维修时放水阀门
排污阀：炉体残液，油圬等排放处，一般不超过三个月排启一次。
管线安装要求：
1. 入液管前安装过滤器、截止阀和一个压力表
2. 气相出口安装控制阀门、（高-中）压减压阀及压力表
3. 管道安装好后，应按液化管道标准进行验收
4. 经检验合格出厂的产品不允许随意更改，否则会影响防爆性能的零部件
安全注意事项：
1. 一切维修、保养等作业均在切断及电源后进行
2. 隔爆外壳不得在运输、储存、安装、使用中承受外力而变形
3. 使用时，须将气化炉加热套管部分浸入被加热的水中，严禁在空气中干烧
4. 如须明火或用电，必须先将气化炉和管道内的液化气用氮气置换，并确认附近无可燃气体泄漏或积聚
5. 当拆管路时，必须先将管内的气体放空直至压力表读数为零
气化器的参数：
|
规格 |
电源功率 |
电压 |
长度 |
宽度 |
高度 |
入夜口 |
工作压力 |
安装方式 |
|
20kg/h |
3KW |
220V |
400 |
260 |
660 |
DN15 |
1.76MPa |
壁挂式 |
|
30kg/h |
3KW |
220V |
430 |
300 |
780 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
5KW |
380V |
520 |
340 |
820 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
8KW |
380V |
560 |
360 |
980 |
DN20 |
1.76MPa |
落地式 |
|
100kg/h |
15KW |
380V |
640 |
390 |
1160 |
DN25 |
1.76MPa |
落地式 |
|
150kg/h |
20KW |
380V |
750 |
420 |
1230 |
DN25 |
1.76MPa |
落地式 |
|
200kg/h |
27KW |
380V |
800 |
470 |
1350 |
DN32 |
1.76MPa |
落地式 |
|
300kg/h |
36KW |
380V |
950 |
480 |
1400 |
DN40 |
1.76MPa |
落地式 |
|
400kg/h |
40KW |
380V |
950 |
480 |
1400 |
DN40 |
1.76MPa |
落地式 |
|
500kg/h |
54KW |
380V |
1000 |
500 |
1600 |
DN40 |
1.76MPa |
落地式 |
