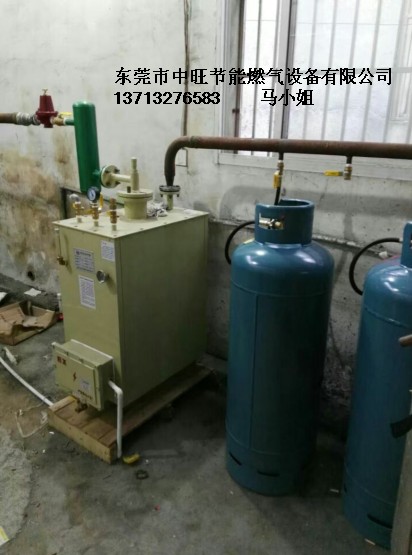

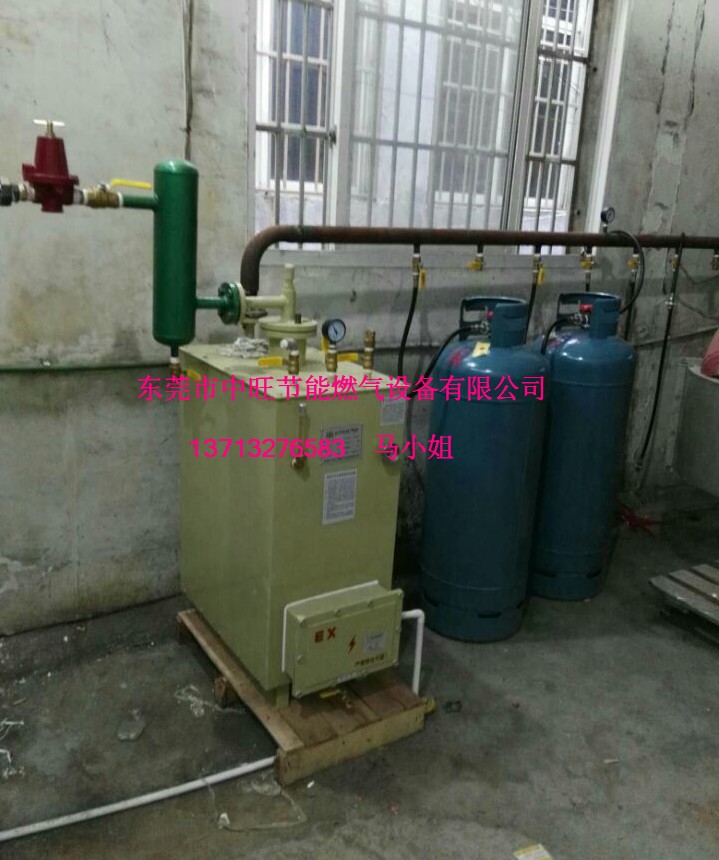

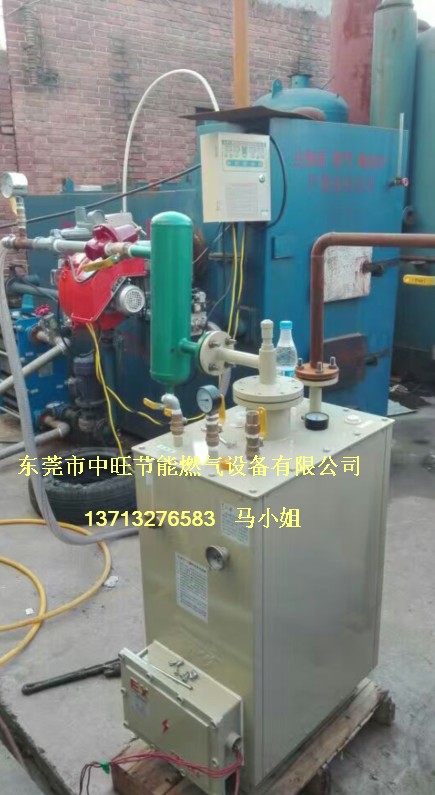

以上图片都是客户配套在锅炉上，现场的安装实例图片，详 情可以来电咨询，13713276583马小姐
中旺牌防爆式气化器炉技术先进，安全可靠，此款炉气化能量可达每小时100KG。
1，适用于小区住宅、酒店、大型饭店和工厂，农业用气。
2.电控装置与电热器均采用防爆设计，防爆等级为Ex DIIBT4。
3.气化器工艺结构坚固耐用，并具有防腐蚀性能。
4.电控箱与气化器采用分体式，可远程控制，方便实用。
5.气化器检测压力为3.3MPa（33kg/cm2),安全额定压力为：1.76MPa（17.6kg/cm2)。
6.安全泄压阀可将超压气体自动排出再自动关闭。
7.二级电子温控器，对60-70度水温自动调校，供气稳定。
二、技术特性：
1.设计压力：2.7MPa(27kg/cm2)；
2.液压试验压力：3.3MPa（33kg/cm2)；
3.气密试验压力：2.7MPa（27kg/cm2)；
4.安全阀开启压力：1.76MPa（17.6kg/cm2)；
5.气化器防爆等级为：DⅡBt4；
6.工作温度：50℃-80℃。
三、使用须知：
1.管道：认真看清中旺牌瓦斯强制气化器炉炉体上所标示的文字，液相进口和气相出口是否连接到相应的管道。排残口和安全放散口接出室外。
2.注水： 中旺牌瓦斯强制气化器炉体上标示的注水处加入纯净的蒸馏水或无杂质的纯水直到炉体底部溢水为止。
3.电源：此炉型系分体式，带电控箱，直接打开炉体上防暴仓盖，将三相四线电源线接入电箱，然后电箱上的出线端子A、B、C处接入炉体防暴仓内电热管，电箱上的出线端子2号，3号控制线接入炉体防暴仓内的温控器。
4.仓盖内的温控器、发热管等均在出厂前已经调测好,非专业人士不得随意调动。
5.盖好、拧紧打开的防爆箱。
安装尺寸技术参数
|
规格 |
电源功率 |
电压 |
长度 |
宽度 |
高度 |
入夜口 |
出气口 |
工作压力 |
安装方式 |
|
20kg/h |
3KW |
220V |
400 |
260 |
660 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
30kg/h |
3KW |
220V |
430 |
300 |
780 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
5KW |
380V |
520 |
340 |
820 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
8KW |
380V |
560 |
360 |
980 |
DN20 |
DN20 |
1.76MPa |
落地式 |
|
100kg/h |
15KW |
380V |
640 |
390 |
1160 |
DN25 |
DN25 |
1.76MPa |
落地式 |
|
150kg/h |
20KW |
380V |
750 |
420 |
1230 |
DN25 |
DN25 |
1.76MPa |
落地式 |
|
200kg/h |
27KW |
380V |
800 |
470 |
1350 |
DN32 |
DN32 |
1.76MPa |
落地式 |
|
300kg/h |
36KW |
380V |
950 |
480 |
1400 |
DN40 |
DN40 |
1.76MPa |
落地式 |
|
400kg/h |
40KW |
380V |
950 |
480 |
1400 |
DN40 |
DN40 |
1.76MPa |
落地式 |
|
500kg/h |
54KW |
380V |
1000 |
500 |
1600 |
DN40 |
DN40 |
1.76MPa |
落地式 |
