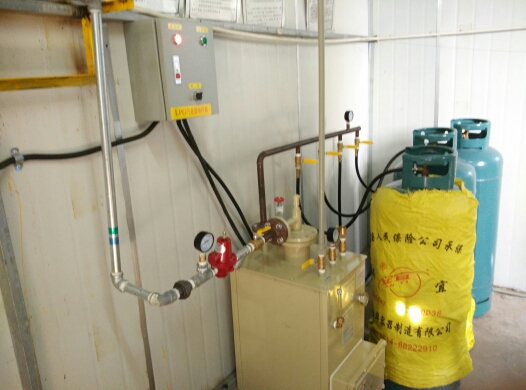

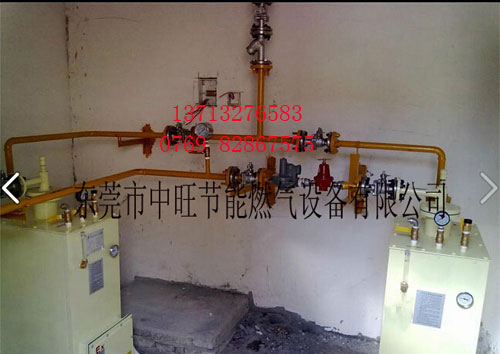

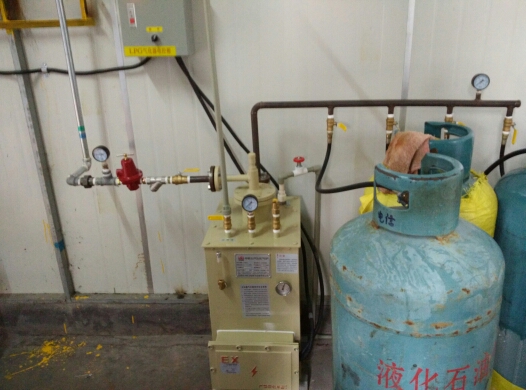

工厂食堂专用煤气气化器现场安装实例

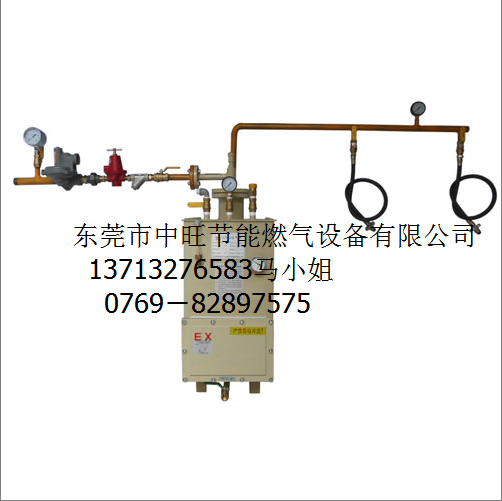

液化气气化炉又名LPG气化器气化炉由带保温的方筒体、蛇形盘管、电加热器、气液相连接管、安全阀及仪表控制件组成。蛇形盘管采用无缝钢管材料。液态液化石油气沿液相入口进入液化气气化器，从上而下沿其内部盘管流动，吸收管外热水传递的热量而气化，气态的液化石油气由中间的集气盘管上升，经气相管调压后输出，液化石油气残液通过集气管底部的排污管排出。在筒体上按装有测温元件和浮球控制器，以控制水温和液位。当水温过低或水位超过低限时，液化气入口控制阀、电源开关将自动关闭。当气化器超压时安全阀将自动放散。
液化气气化炉的作用：是把液态气体转化为气态气体，使钢瓶液化气能完全燃烧干净，钢瓶结霜结冰及火力不稳气压不足的问题，都可以一步到位的解决，从而大大的节约了成本。
一、特点：
1、中旺电热壁挂式气化炉，气化能量20-500KG/H，它轻巧、工作环境面积小、操作简单、安装容易，适应于小型集中用气单位。
2、电控、电热均采用防爆设计，注水后直接插上电源就可使用。
3、气化器工艺结构坚固耐用，并且防腐蚀性能。
4、浮球阀装置可防止液态经管道渗出。
5、安全泄压阀可将超压气体自动排出再自动关闭。
6、二级电子温控器，对60℃-70℃水温自动调校，供气稳定。
7、低水位保护控制电路，确保发热元件因缺水而烧毁.
8
二、二、技术特性：
1、设计压力：2.7MPa(27kg/cm2)
2、液压试验压力：3.3MPa(33kg/cm2)
3、气密试验压力：2.7MPa(27kg/cm2)
4、安全阀开启压力：1.76MPa(1.76kg/cm2)
5、工作温度：50℃-80℃
三、使用顺知：
1、管道：认真看清气化炉炉体上标示的文字，液相进出口是否连接到相应的管道。
2、注水：气化炉炉体上标示的注水处加入纯净的蒸馏水或无杂质的纯水直到炉体底部溢水为止。北方冬天应加防冻剂。
3、电源：此炉型系带电控箱，直接插380V电源即可。
四、安装尺寸技术参数：
|
规格 |
电源功率 |
电压 |
长度 |
宽度 |
高度 |
入夜口 |
出气口 |
工作压力 |
安装方式 |
|
20kg/h |
3KW |
220V |
400 |
260 |
660 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
30kg/h |
3KW |
220V |
430 |
300 |
780 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
5KW |
380V |
520 |
340 |
820 |
DN15 |
DN15 |
1.76MPa |
壁挂式 |
|
50kg/h |
8KW |
380V |
560 |
360 |
980 |
DN20 |
DN20 |
1.76MPa |
落地式 |
|
100kg/h |
15KW |
380V |
640 |
390 |
1160 |
DN25 |
DN25 |
1.76MPa |
落地式 |
|
150kg/h |
20KW |
380V |
750 |
420 |
1230 |
DN25 |
DN25 |
1.76MPa |
落地式 |
|
200kg/h |
27KW |
380V |
800 |
470 |
1350 |
DN32 |
DN32 |
1.76MPa |
落地式 |
|
300kg/h |
36KW |
380V |
950 |
480 |
1400 |
DN40 |
DN40 |
1.76MPa |
落地式 |
|
400kg/h |
40KW |
380V |
950 |
480 |
1400 |
DN40 |
DN40 |
1.76MPa |
落地式 |
|
500kg/h |
54KW |
380V |
1000 |
500 |
1600 |
DN40 |
DN40 |
1.76MPa |
落地式 |
